Beton
Picobells
Picobells MBB Pur, 4 EW, C

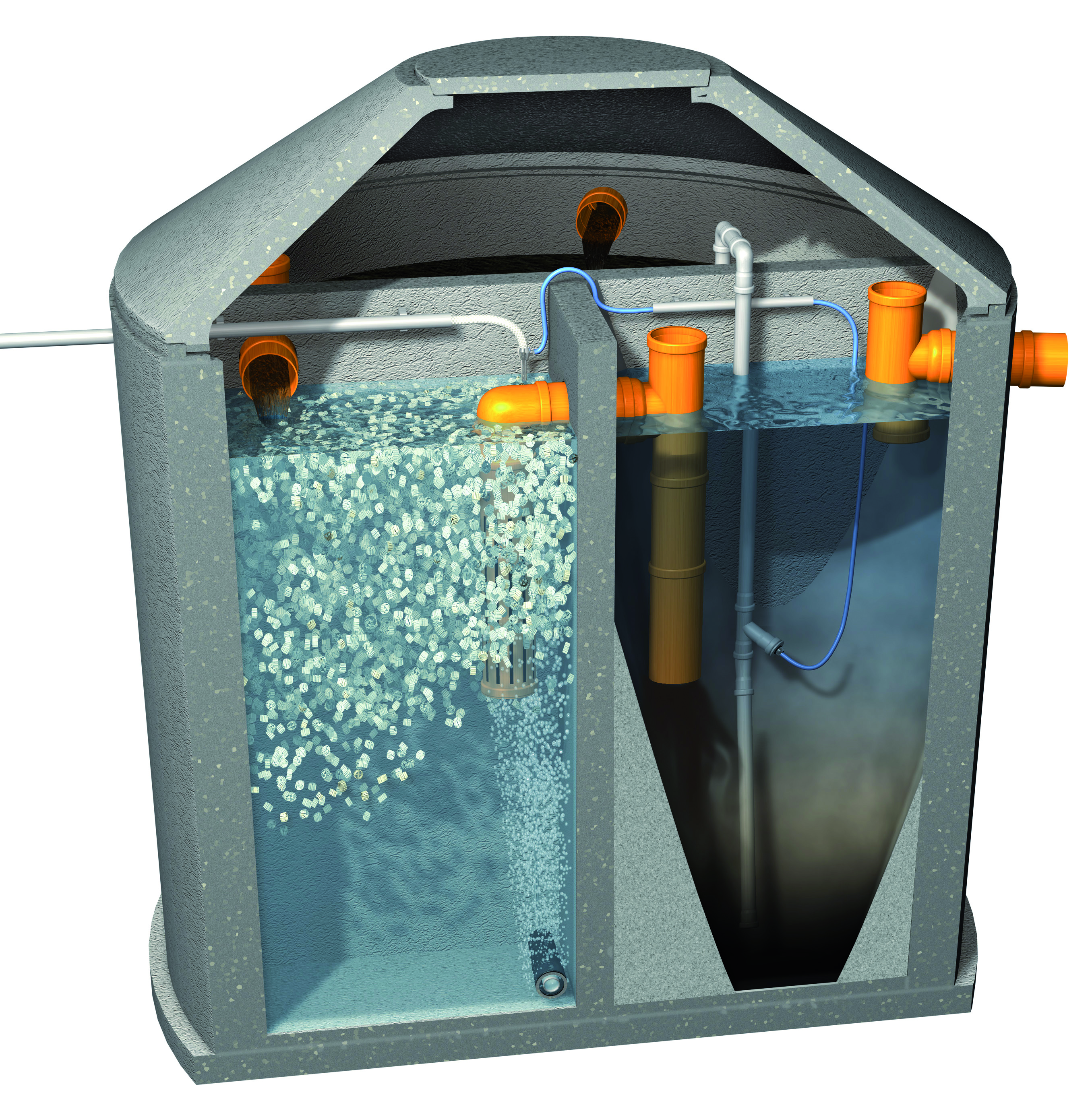

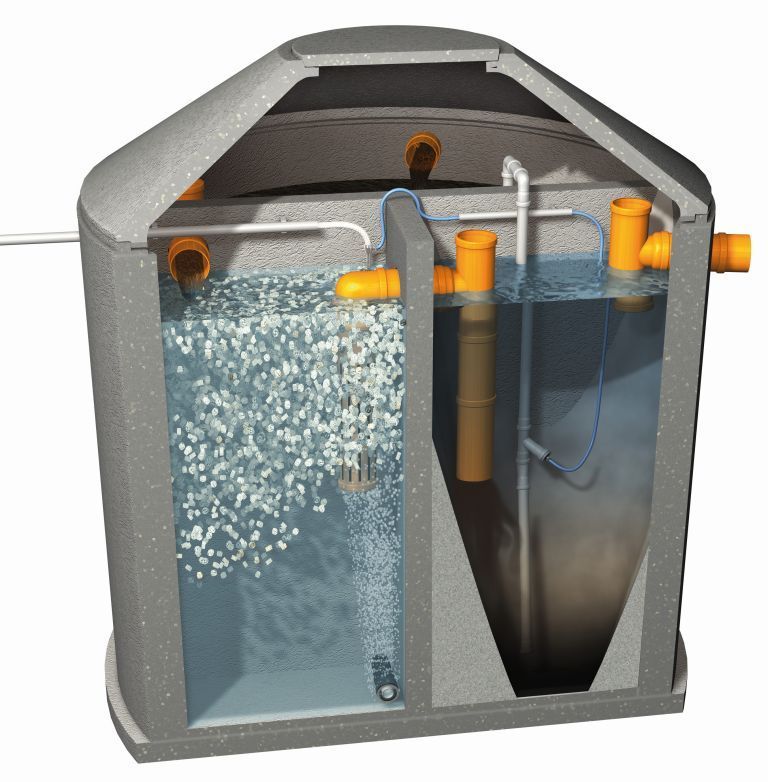

4 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
- Vorklärung: 2.100 Liter,
- Biokammer 1.050 Liter,
- Nachklärung 1.050 Liter,
- Durchmesser: 2,20 Meter, Höhe: 2,39 m, Wandstärke: 9 cm
- Gewicht: 5.600 Kg
- Schwerstes Einzelteil: 4.500 Kg
- Zulauftiefe: 0,75 Meter
- Ablauftiefe: 0,85 Meter
- Wassertiefe: 1,42 Meter
- Trennwandhöhe: 1,88 Meter
- Leerrohröffnung DN 100 im Konus.
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 200 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Kunststoff.
- Tellerbelüftung aus spezial EPDM.
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff
- Zulassung: DIBt: Z-55.61-463, Ablaufklasse C
4 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
- Vorklärung: 2.100 Liter,
- Biokammer 1.050 Liter,
- Nachklärung 1.050 Liter,
- Durchmesser: 2,20 Meter, Höhe: 2,39 m, Wandstärke: 9 cm
- Gewicht: 5.600 Kg
- Schwerstes Einzelteil: 4.500 Kg
- Zulauftiefe: 0,75 Meter
- Ablauftiefe: 0,85 Meter
- Wassertiefe: 1,42 Meter
- Trennwandhöhe: 1,88 Meter
- Leerrohröffnung DN 100 im Konus.
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 200 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Kunststoff.
- Tellerbelüftung aus spezial EPDM.
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff
- Zulassung: DIBt: Z-55.61-463, Ablaufklasse C
Picobells
Picobells MBB Premium, 4 EW, Ablaufklasse: C
4 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Beton Behälter, betriebsfertig vormontiert.
Vorklärung: 2.100 Liter,
Biokammer 1.050 Liter,
Nachklärung 1.050 Liter,
Durchmesser: 2,20 m. Gewicht 4.500 Kg
Einbautiefe: 2,29 m
Zulauftiefe: 0,75 m
Ablauftiefe: 0,85 m
Leerrohröffnung im Konus DN 100
Konusabdeckung mit Einlegedeckel nach DIN 1229 aus Beton. Einlauf DN 100, Auslauf DN 100 mit 100 mm Höhenversatz. 250 Liter selbstreinigende Picobells Wirbelbettkörper. Belüftungseinrichtung aus VA Stahl. 0,50 Meter Membranrohrbelüftung aus weichmacherfreiem Silikonmaterial.
Zulassung: DIBt: Z-55.61-463, Ablaufklasse: C
Picobells
Picobells MBB premium, 04 EW, D
4 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
Mehrkammer-Kleinkläranlage aus Betonfertigteilen
nach DIN 4261, Wandstärke 9 cm
Innendurchmesser 2,00 m
Abdeckung begehbar
Aufbau wie folgt:
- Bodenteil 200/106 cm SR verklebt mittels Epoxydharz mit
- Schachtring 200/100 cm SR zu einem monolithischen Bodenteil
Mit verzinkten Bodenschlaufen zum Versetzen
- Konus 200/62,5/38 cm, begehbar mit Leerrohranschluss für KG DN 100 (frei & einfach drehbar
in Rchtg.des Steuerschaltkastens)
- Falzring mit Betondeckel 70 cm mit zwei Edelstahlbügelgriffen, begehbar, belüftet
Nutzvolumen: 4.280 l
Einbautiefe: 2,58 m
Zulauftiefe: 0,88 m
Übertritt 1: 0,89 m
Übertritt 2: 1,03 m
Ablauftiefe: 1,03 m
Schwerstes Einzelteil: 5,1 to
Gesamtgewicht: 6,2 to
>werksseitig dichtheitsgeprüft<
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 350 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Edelstahl
- 0,50 Meter Membranrohrbelüftung aus Silikon .
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff.
Picobells
Picobells MBB Pur, 06 EW, C
6 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
- Vorklärung: 2.100 Liter,
- Biokammer 1.050 Liter,
- Nachklärung 1.050 Liter,
- Durchmesser: 2,20 Meter, Höhe: 2,39 m, Wandstärke: 9 cm
- Gewicht: 5.600 Kg
- Schwerstes Einzelteil: 4.500 Kg
- Zulauftiefe: 0,75 Meter
- Ablauftiefe: 0,85 Meter
- Wassertiefe: 1,42 Meter
- Trennwandhöhe: 1,88 Meter
- Leerrohröffnung DN 100 im Konus.
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 250 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Kunststoff.
- 0,50 Meter Membranrohrbelüftung aus EPDM (Schwarz) .
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff.
- Zulassung: DIBt: Z-55.61-463, Ablaufklasse: C
Picobells
Picobells MBB Pur Outdoor, 6 EW, C
6 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
- Vorklärung: 2.100 Liter,
- Biokammer 1.050 Liter,
- Nachklärung 1.050 Liter,
- Durchmesser: 2,20 Meter, Höhe: 2,39 m, Wandstärke: 9 cm
- Gewicht: 5.600 Kg
- Schwerstes Einzelteil: 4.500 Kg
- Zulauftiefe: 0,75 Meter
- Ablauftiefe: 0,85 Meter
- Wassertiefe: 1,42 Meter
- Trennwandhöhe: 1,88 Meter
- Leerrohröffnung DN 100 im Konus.
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 250 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Kunststoff.
- 0,50 Meter Membranrohrbelüftung aus EPDM (Schwarz) .
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff.
- Zulassung: DIBt: Z-55.61-463, Ablaufklasse: C
Picobells
Picobells MBB Premium, 06 EW, D

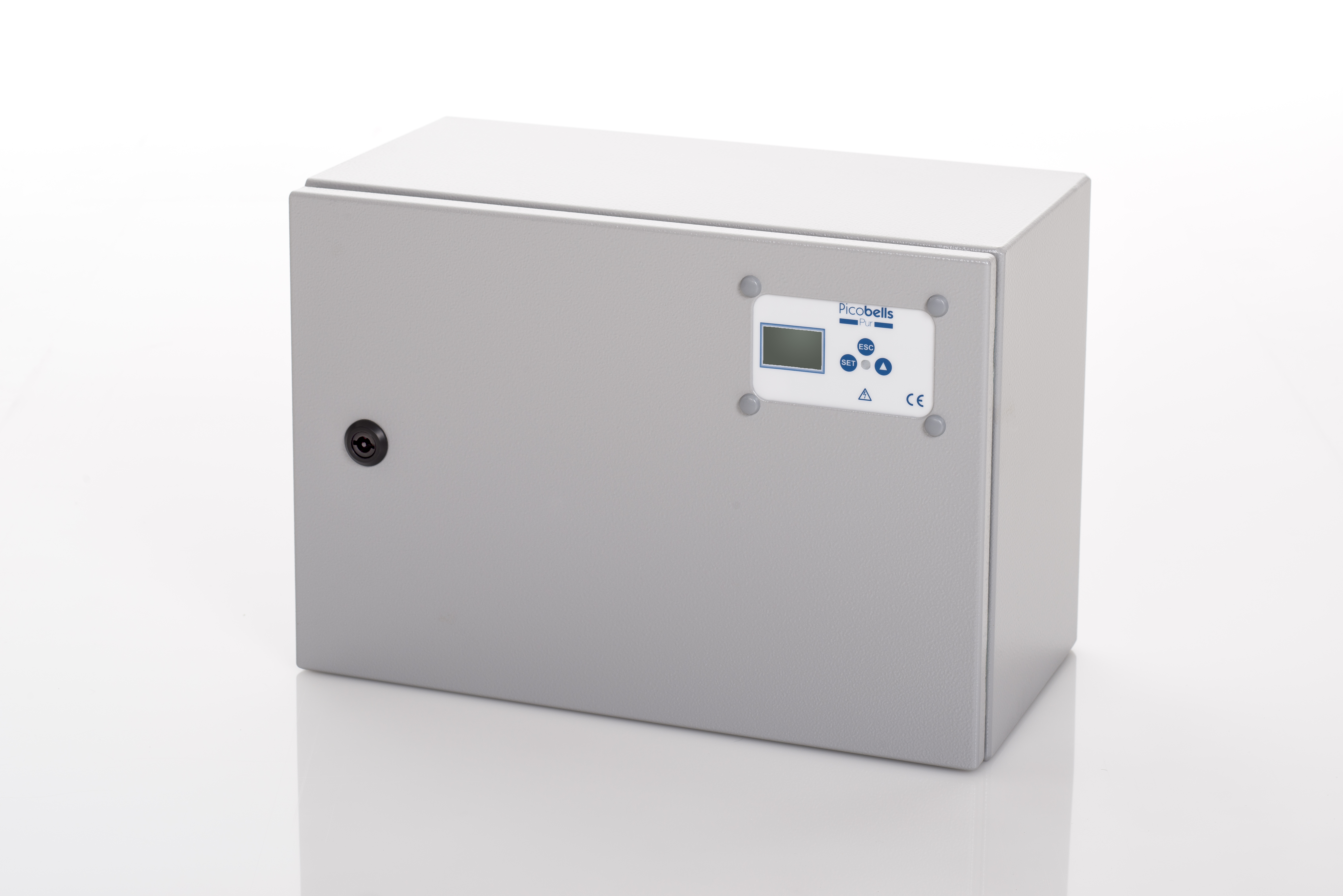

Bei der Baureihe "MBB Premium" handelt es sich um die Kombination des Klärbebehälters MBB und der
Steuerung "Picobells Premium".
- Dieses ist die hochwertigste Ausstattungsvariante.
- Die Picobells Kleinkläranlage ist für bis zu 6 Personen geeignet und ist hervorragend unterlastfähig ab der ersten Person.
- CE konform nach: Bauproduktenrichtlinie 89/106/EEC; Maschinenrichtlinie 98/37/EG; Niederspannungsrichtlinie 2006/95/EG; ATEX Richtlinie 1999/92/EC
- Übereinstimmung nach folgenden Normen: DIN EN 12566-3; EN 60204-1; EN 14121-1
Prüfung durch NB 1739
- Zulassung: DIBt: Z-55.6-315, Ablaufklasse: D
Sie besteht aus nachfolgenden Positionen:
8 Personen Picobells Kleinkläranlage im monolithischen 3 Kammer Betonbehälter, Konus abnehmbar.
Mehrkammer-Kleinkläranlage
aus Betonfertigteilen
nach DIN 4261, Wandstärke 9 cm
Innendurchmesser 2,50 m
Abdeckung begehbar
Aufbau wie folgt:
- Bodenteil 250/106 cm SR
verklebt mittels Epoxydharz mit
- Schachtring 250/75 cm SR
zu einem monolithischen Bodenteil
Mit verzinkten Bodenschlaufen zum Versetzen
- Konus 250/62,5/38 cm, begehbar
mit Leerrohranschluss für
KG DN 100 (frei & einfach drehbar
in Rchtg.des Steuerschaltkastens)
- Falzring mit Betondeckel 70 cm
mit zwei Edelstahlbügelgriffen, begehbar, belüftet
Nutzvolumen: 5.920 l
Einbautiefe: 2,33 m
Zulauftiefe: 0,78 m
Übertritt 1: 0,88 m
Übertritt 2: 0,93 m
Ablauftiefe: 0,93 m
Schwerstes Einzelteil: 6,1 to
Gesamtgewicht: 8,0 to
>werksseitig dichtheitsgeprüft<
- betriebsfertig vormontiert.
- Deckel nach DIN 1229 aus Beton, begehbar.
- Einlauf DN 150, Auslauf DN 150 mit 100 mm Höhenversatz.
- 550 Liter selbstreinigende Picobells Wirbelbettkörper.
- Belüftungseinrichtung mit Montagematerial aus Edelstahl
- 0,75 Meter Membranrohrbelüftung.
- Schlammrückführung aus Kunststoff mit Montageschellen.
- Überlaufkulissen und Tauchrohre in DN 100.
- Schlammrutsche aus PE Kunststoff.
- Zulassung: DIBt: Z-55.66-315, Ablaufklasse: D
Die Anlage eignet sich für den Einbau eines Picobells Installations Set bis 8 EW.
